علت پایین نیامدن کرکره برقی؛ راهنمای جامع عیب‌یابی، رفع گیر و تنظیم میکروسوئیچ

وقتی در پایان شب قصد بستن فروشگاه را دارید یا پس از خروج خودرو از پارکینگ دکمه ریموت را می‌ زنید اما کرکره برقی در بالاترین نقطه قفل شده و پایین نمی‌ آید، امنیت کل ساختمان یا کسب‌ و کار شما به خطر می‌ افتد. پایین نیامدن کرکره برقی بر خلاف مشکل بالا نرفتن آن، معمولا ناشی از ضعف قدرت موتور نیست؛ چرا که جاذبه زمین خود به حرکت رو به پایین کمک می‌ کند و اغلب یک اختلال کنترلی (مانند خطای سنسور چشمی)، ایراد در رله برد فرمان یا گیر کردن مکانیکی تیغه‌ ها در ورودی ریل مانع بسته شدن درب شده است.

در این راهنمای تخصصی از مکث دُر، به بررسی دقیق علل فنی بالا رفتن و پایین نیامدن کرکره برقی، توقف در میانه مسیر، علت ترمز نکردن و سقوط پرده و همچنین آموزش گام‌ به‌ گام تنظیم میکروسوئیچ (حد بالا و پایین) می‌ پردازیم.

چرا کرکره برقی بالا می رود اما پایین نمی آید؟

اگر کرکره برقی بالا می رود اما پایین نمی آید، یکی از علت های رایج می تواند کثیفی، خرابی یا خارج شدن چشمی ها (سنسور فتوسل) از خط تراز باشد؛ در این حالت برد فرمان ممکن است وجود مانع در مسیر بسته شدن را تشخیص دهد. گیر کردن تیغه ها در گلویی ریل، خرابی رله جهت پایین روی برد رسیور و به هم خوردن تنظیم میکروسوئیچ (Limit Switch) نیز از علت های احتمالی دیگر هستند. ابتدا لنز چشمی ها را با یک دستمال نرم و خشک تمیز کنید و اگر مشکل برطرف نشد، از کشیدن دستی پرده یا دستکاری برد و تنظیمات موتور خودداری کنید.

جدول عیب یابی سریع پایین نیامدن و اختلال حرکتی کرکره برقی

برای اینکه سریع تر منشا ایراد دستگاه را بر اساس رفتار کرکره شناسایی کنید، جدول زیر را بررسی کنید:

رفتار و نشانه کرکره برقی	علت فنی احتمالی	قطعه درگیر	اقدام اولیه و ایمن
کرکره بالا می رود ولی اصلا پایین نمی آید	خطای سنسور فتوسل، خرابی رله جهت پایین یا گیر کردن تیغه در بخش بالایی مسیر	چشمی ایمنی / برد فرمان / گلویی ریل	لنز چشمی ها را با دستمال نرم و خشک تمیز کنید و در صورت وجود چراغ وضعیت، عملکرد سنسور را بررسی کنید.
کرکره تا وسط راه پایین می آید و می ایستد	وجود مانع در ریل، آسیب کپس تیغه، تنظیم نامناسب مدار فرمان یا فعال شدن حفاظت حرارتی موتور	ریل کناری / کپس تیغه / مدار فرمان / موتور	مسیر قابل مشاهده ریل را بررسی کنید و اگر موتور داغ شده است، فرمان های مکرر ندهید و اجازه دهید خنک شود.
کرکره کج پایین می آید و در ریل گیر می کند	خارج شدن تیغه از یک سمت ریل، آسیب اتصال پرده به شفت یا تاب داشتن مجموعه شفت	تیغه ها / ریل / شفت	حرکت کرکره را متوقف کنید و دوباره فرمان ندهید. بررسی این وضعیت باید توسط تکنسین انجام شود.
کرکره ترمز نمی کند و به سمت پایین سر می خورد	ایراد در مجموعه ترمز موتور یا فرسودگی اجزای انتقال نیرو و گیربکس	ترمز موتور / گیربکس	از عبور و توقف زیر کرکره خودداری کنید و برای بررسی تخصصی تکنسین اقدام کنید.
موتور می چرخد اما پرده کرکره پایین نمی آید	ایراد در اتصال پرده به شفت، گیر کردن تیغه ابتدایی یا مشکل در مکانیزم انتقال نیرو	درام / شفت / مکانیزم انتقال نیرو	فرمان مجدد ندهید و در صورت امکان ایمن، برق سیستم را قطع کنید تا از آسیب بیشتر جلوگیری شود.

بررسی 6 عامل اصلی پایین نیامدن کرکره برقی

زمانی که کرکره برقی به راحتی بالا رفته است، یعنی برق ورودی، فیوز اصلی، خازن راه‌ا نداز و سیم‌ پیچ موتور کاملا سالم هستند. در این وضعیت، شما با یک خرابی یک‌ طرفه (جهت‌ دار) رو به‌ رو هستید که دلایل آن عبارتند از:

۱. کثیفی، خرابی یا عدم تراز سنسور فتوسل (چشمی ایمنی)

سنسورهای فتوسل که در دو طرف دهانه پارکینگ یا مغازه نصب می‌ شوند، فقط در مسیر حرکت رو به پایین در مدار قرار دارند تا اگر خودرو یا شخصی زیر درب بود، مانع بسته شدن کرکره شوند.

نحوه تشخیص: اگر روی لنز چشمی گرد و غبار، گل‌ و لای، قطرات آب یا نور مستقیم خورشید افتاده باشد، یا در اثر ضربه از روبه‌ روی هم خارج شده باشند، ارتباط مادون قرمز قطع شده (چراغ قرمز یا صدای تیک‌ تیک ممتد در چشمی) و برد فرمان مطلقا اجازه پایین آمدن را صادر نمی‌ کند.

۲. سوختن یا خال زدن رله جهت پایین روی برد کنترل (گیرنده)

در داخل جعبه مدار فرمان، دو رله الکترومکانیکی مجزا وجود دارد: یکی برای ارسال برق به سیمِ چرخش ساعتگرد (بالا) و دیگری برای چرخش پادساعتگرد (پایین). اگر پلاتین‌ های رله مربوط به جهت پایین بر اثر نوسان برق بسوزد یا لحیم‌ سردی پیدا کند، با زدن دکمه پایین هیچ برقی به موتور ارسال نمی‌ شود.

۳. از تنظیم خارج شدن میکروسوئیچ (Limit Switch) حد پایین

موتورهای توبولار و ساید دارای کلیدهای قطع‌ کن خودکار هستند. اگر به دلیل لرزش شفت یا دستکاری غیراصولی، میکروسوئیچِ حد پایین در حالت فشرده (قطع) گیر کرده باشد، موتور به اشتباه تصور می‌ کند که کرکره همین الان به کف زمین رسیده است و فرمان پایین آمدن را اجرا نمی‌ کند.

۴. گیر کردن فیزیکی تیغه‌ ها در گلویی ریل یا محفظه رول بالا

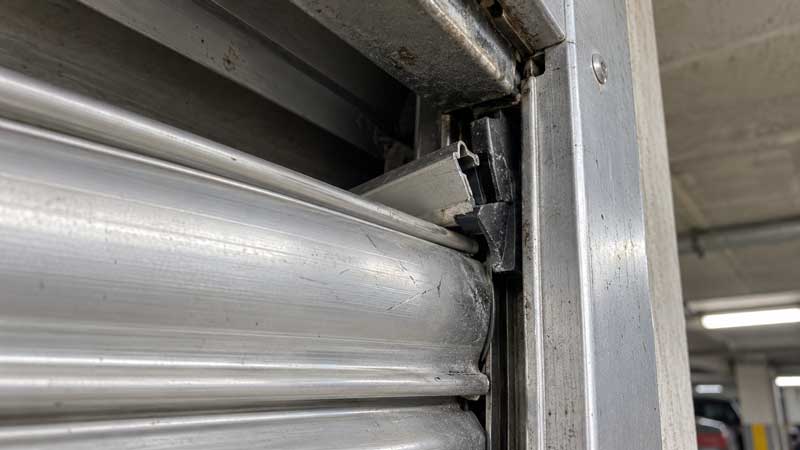

تصویر گیر کردن کرکره برقی در وسط راه و گلویی ریل — گیر کردن کرکره برقی در وسط راه و گلویی ریل

گاهی اوقات موتور شروع به چرخش رو به پایین می‌ کند (صدای موتور را می‌ شنوید)، اما تیغه اول در ورودی دهانه ریل (گلویی ریل) گیر کرده است. در این حالت بسیار خطرناک، رولِ بالا در جا می‌ چرخد و باز می‌ شود اما پرده پایین نمی‌ آید!

هشدار ایمنی: اگر صدای چرخش موتور را می‌ شنوید ولی کرکره پایین نمی‌ آید، فورا دکمه توقف را بزنید! ادامه چرخش باعث باز شدن فنروار تیغه‌ ها در سقف، شکستن کپس‌ ها و سقوط ناگهانی کل وزن کرکره خواهد شد.

۵. خرابی دکمه پایین روی ریموت یا کلید دیواری

در موارد ساده‌ تر، میکروسوئیچِ زیر دکمه پایین (معمولا دکمه B یا فلش رو به پایین) روی ریموت کنترل شما سولفاته شده یا شکسته است. برای اطمینان، کرکره را با ریموت زاپاس یا شاسی دستیِ روی جعبه فرمان تست کنید.

۶. قفل شدن کرکره در نقطه کور حد بالا

اگر میکروسوئیچ حد بالا دیر عمل کرده باشد، کرکره بیش از حد استاندارد بالا می‌ رود و تیغه انتهایی به سقف یا داخل رول جمع‌ شده فشار وارد کرده و به اصطلاح گیرپاژ مکانیکی می‌ کند؛ به طوری که موتور در لحظه استارت اولیه زورِ آزاد کردن تیغه قفل‌ شده را ندارد.

نکته مهم: اگر کرکره در هیچ جهتی کار نمی کند

اگر کرکره برقی شما نه بالا می رود و نه پایین می آید، یا موتور فقط صدای وزوز می دهد، معمولا باید علاوه بر مدار فرمان، مواردی مانند فیوز، خازن، برق ورودی و فعال شدن حفاظت حرارتی موتور نیز بررسی شوند. در چنین شرایطی، مشکل لزوما به چشمی یا رله جهت پایین محدود نمی شود.

برای بررسی دقیق تر این وضعیت و شناخت علت های احتمالی، راهنمای تخصصی علت بالا نرفتن کرکره برقی را مطالعه کنید.

علت گیر کردن کرکره برقی در وسط راه (توقف در میانه مسیر)

اگر کرکره شروع به پایین آمدن می‌ کند اما پس از طی کردن بخشی از مسیر متوقف می‌ شود، ۵ عامل زیر باید بررسی شوند:

کج شدن ریل‌ ها یا شکستن کَپس تیغه‌ ها: برخورد سپر خودرو با ریل کناری یا بیرون زدن قطعه پلاستیکی سر تیغه (کپس) باعث می‌ شود کرکره دقیقا در یک ارتفاع مشخص به دیواره ریل گیر کند. (اگر این توقف همراه با صدای سایش شدید است، مقاله علت صدای زیاد کرکره برقی و نحوه صداگیری اصولی با اسپری سیلیکون خشک را ببینید و هرگز داخل ریل گریس نریزید.)
تنظیم نبودن تایمر اتوماتیک برد فرمان (Auto-Stop Timer): بردهای مدار فرمان دارای یک تایمر ایمنی هستند (مثلاً تنظیم روی ۲۰ ثانیه). اگر تایمر برد به هم خورده باشد و روی ۵ ثانیه قرار گرفته باشد، برق موتور پس از ۵ ثانیه در وسط راه قطع می‌ شود.
لرزش پایه‌ های چشمی فتوسل هنگام حرکت کرکره: اگر سنسورهای چشمی لب‌ به‌ لب تراز شده باشند، لرزش ناشی از حرکت کرکره باعث می‌ شود در میانه راه ارتباط نوری دو چشمی برای یک لحظه قطع شده و کرکره بایستد.
عمل کردن سنسور حرارتی موتور: در اثر ترددهای پیاپی، دمای سیم‌ پیچ موتور به بالای ۱۴۰ درجه رسیده و ترموستات داخلی، برق موتور را در میانه مسیر قطع می‌ کند تا پس از ۱۵ الی ۳۰ دقیقه خنک شود.
تمام شدن کورس میکروسوئیچ در وسط راه: اگر پس از قطع برق، کرکره را با خلاص‌ کن دستی جا به‌ جا کرده باشید یا شفت هرز چرخیده باشد، نقطه صفر میکروسوئیچ تغییر کرده و در وسط راه فرمان ایست می‌ دهد.

علت ترمز نکردن و افتادن کرکره برقی (خطر سقوط پرده)

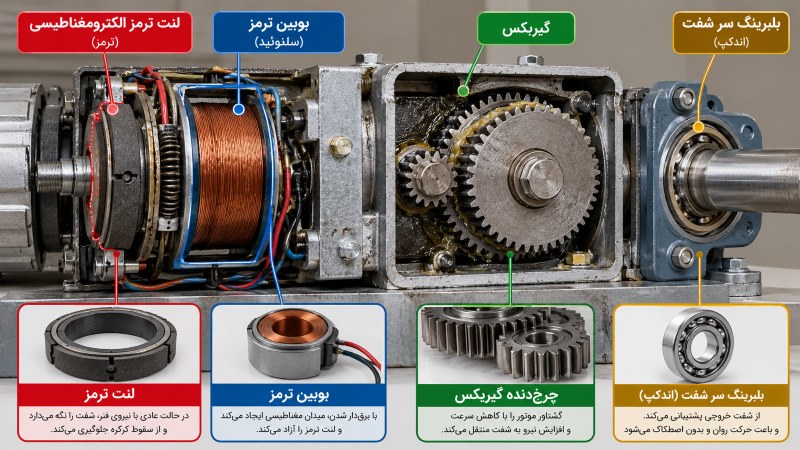

تصویر علت ترمز نکردن کرکره برقی و خرابی لنت ترمز موتور — ضعیف شدن مگنت و لنت ترمز موتور یا ساییدگی چرخ‌دنده‌های گیربکس، عامل اصلی ترمز نکردن و سُر خوردن کرکره برقی به سمت پایین است.

سر خوردن کرکره به سمت پایین پس از توقف، یا افتادن ناگهانی پرده کرکره، خطرناک‌ ترین حادثه در درب‌ های اتوماتیک است که مستقیما با خرابی موتور کرکره برقی و سیستم نگهدارنده شفت ارتباط دارد:

الف) چرا کرکره برقی ترمز نمی‌ کند و به آرامی پایین می‌ آید؟

خرابی مگنت و لنت ترمز موتور: در انتهای موتورهای توبولار و ساید، یک کاسه‌ نمد و لنت ترمز الکترومغناطیسی قرار دارد که به محض قطع برق، شفت را قفل می‌ کند. سوختن بوبین ترمز، چرب شدن لنت یا ضعیف شدن فنر ترمز باعث می‌ شود وزن تیغه‌ ها بر موتور غلبه کرده و کرکره به سمت پایین سر بخورد.
درگیر نماندن اهرم خلاص‌ کن دستی: اگر پس از استفاده دستی در زمان قطع برق، کلاچ یا سیم خلاص‌ کن به طور کامل در جای خود قفل (Lock) نشده باشد، ترمز موتور از مدار خارج می‌ ماند.

ب) علت افتادن و سقوط ناگهانی کرکره برقی چیست؟

خرد شدن چرخ‌ دنده‌ های گیربکس موتور: استفاده از موتور ضعیف برای کرکره‌ های سنگین یا فرسودگی چرخ‌ دنده‌ های برنجی/فولادی داخل گیربکس باعث هرز شدن کامل شفت و سقوط آزاد پرده می‌ شود.
شکستن شفت، بلبرینگ (اندکپ) یا کنده شدن پلیت از دیوار: جوشکاری غیراصولی پایه‌ های صفحه پلیت یا بریدن محور شفت در سرِ بلبرینگ، باعث سقوط کل مجموعه رول می‌ شود.
بریدن کرپی‌ ها یا باز شدن قلاب تیغه اول: اگر پیچ‌ های اتصال تیغه اول به لوله (شفت) به دلیل رد کردن حد پایین بریده شوند، یا قلاب تیغه‌ های آلومینیومی ضایعاتی از هم باز شوند، پرده کرکره یک‌ باره به زمین می‌ افتد.

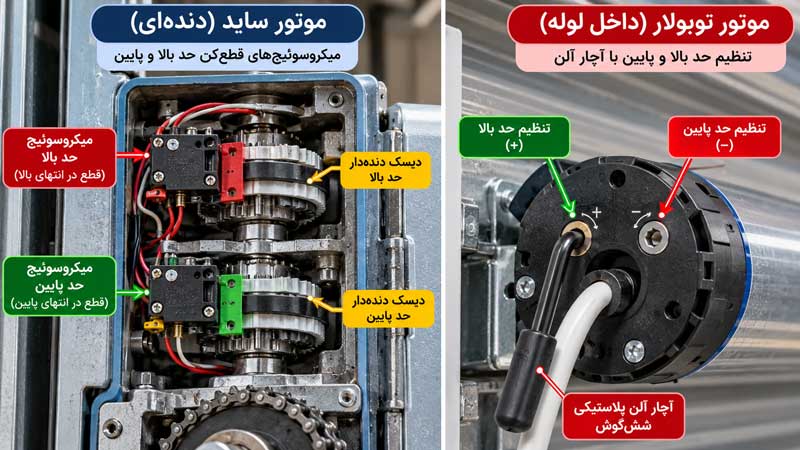

تصویر نحوه تنظیم میکروسوئیچ کرکره برقی و حد بالا و پایین موتور ساید و توبولار — مقایسه محل قرارگیری پیچ آلن تنظیم حد بالا و پایین در موتور توبولار (راست) و دیسک‌های میکروسوئیچ در موتور ساید (چپ).

آموزش تنظیم میکروسوئیچ کرکره برقی (تنظیم حد بالا و پایین)

برای اینکه کرکره در نقطه مناسب بالا و پایین متوقف شود، میکروسوئیچ یا Limit Switch باید متناسب با نوع موتور تنظیم شود. مکانیزم این تنظیم در موتورهای توبولار و ساید متفاوت است و جهت پیچ ها یا دیسک ها می تواند در بعضی مدل ها فرق داشته باشد.

نوع موتور	ابزار مورد نیاز	نحوه تنظیم حد بالا و پایین
موتور توبولار (لوله ای)	آچار تنظیم شش گوش مخصوص موتور یا ابزار معرفی شده توسط سازنده	روی کله گی بسیاری از موتورهای توبولار دو محل تنظیم حد حرکت با علامت های + و - و نشانه جهت چرخش وجود دارد. معمولا افزایش یا کاهش دامنه حرکت از همین بخش انجام می شود، اما جهت دقیق تنظیم باید با علامت روی موتور یا راهنمای همان مدل تطبیق داده شود.
موتور ساید (گیربکسی)	پیچ گوشتی مناسب یا ابزار توصیه شده برای مدل موتور	در بسیاری از موتورهای ساید، مجموعه لیمیت زیر کاور موتور قرار دارد و شامل دیسک ها یا چرخ دنده های تنظیم روی محور است. با تغییر موقعیت لیمیت مربوط به جهت پایین یا بالا، نقطه توقف تنظیم می شود. شکل ضامن و جهت چرخش در مدل های مختلف یکسان نیست و باید مطابق ساختار همان موتور تنظیم شود.

اگر جهت تنظیم لیمیت موتور مشخص نیست یا کرکره از نقطه توقف عبور می کند، تنظیم را ادامه ندهید. تنظیم اشتباه می تواند باعث فشار به تیغه، شفت یا موتور شود.

مراحل گام‌ به‌ گام کالیبراسیون در صورت به هم خوردن تنظیم کرکره برقی

ایمن‌ سازی مسیر: ابتدا مطمئن شوید هیچ مانعی زیر کرکره نیست و تیغه‌ ها کاملا داخل ریل قرار دارند.
ریست نرم‌افزاری برد فرمان: در صورتی که تایمر برد دچار هنگ شده است، فیوز برق کرکره را به مدت ۳ دقیقه قطع و مجددا وصل کنید.
تنظیم حد پایین (جلوگیری از بیش از حد پایین آمدن): کرکره را پایین بیاورید. تنظیم پیچ آلن یا دیسک میکروسوئیچ باید به گونه‌ ای باشد که به محض لمس زمین توسط لاستیک تیغه آخر، موتور خاموش شود (اگر موتور بعد از رسیدن به زمین باز هم به چرخش ادامه دهد، به تیغه‌ها فشار آمده و کرپی‌ها می‌ برند).
تنظیم حد بالا (جلوگیری از خروج از ریل): کرکره را بالا ببرید و میکروسوئیچ حد بالا را طوری تنظیم کنید که پس از توقف کامل، حداقل ۱ الی ۲ تیغه در داخل گلویی ریل باقی بماند تا هنگام پایین آمدنِ بعدی، تیغه‌ ها بیرون از ریل گیر نکنند.

نحوه پایین آوردن دستی کرکره برقی در زمان قطع برق یا خرابی

اگر شب هنگام کرکره مغازه یا پارکینگ بالا مانده و پایین نمی‌ آید، تنها در صورتی که تیغه‌ ها کج نشده باشند و شفت سالم باشد، می‌ توانید به روش زیر آن را دستی ببندید:

در موتورهای ساید: زنجیر فلزی آویزان در کنار موتور را به آرامی و در جهت مناسب بکشید تا گیربکس به صورت دستی بچرخد و کرکره پایین بیاید (هرگز زیر کرکره نایستید).
در موتورهای توبولار (دارای خلاص‌ کن): قلاب آچار هندلی مخصوص را داخل حلقه خلاص‌ کن زیر موتور بیندازید و آن را بچرخانید تا کرکره به آرامی به سمت پایین هدایت شود.

سوالات متداول درباره پایین نیامدن کرکره برقی

چرا بعد از شستشوی کرکره یا بارندگی، کرکره برقی بالا می رود اما پایین نمی آید؟

نفوذ آب و رطوبت به داخل سنسورهای چشمی (فتوسل) یا ایجاد لکه آب روی لنز آن ها می تواند عملکرد سنسور را مختل کند. در این حالت برد فرمان ممکن است وجود مانع در مسیر بسته شدن را تشخیص دهد و فرمان پایین آمدن را متوقف کند. ابتدا چشمی ها را با دستمال نرم و خشک تمیز کنید و اگر مشکل ادامه داشت، از باز کردن سنسور یا دستکاری سیم کشی خودداری کنید.

چرا وقتی دکمه پایین را می زنیم، کرکره برعکس به سمت بالا حرکت می کند؟

این وضعیت می تواند به جابه جایی سیم های جهت موتور روی مدار فرمان، تنظیم نادرست جهت حرکت یا پیچیده شدن معکوس تیغه ها دور شفت پس از عبور از حد مجاز مربوط باشد. اگر جهت حرکت کرکره برعکس شده است، فرمان های مکرر ندهید و سیستم را برای بررسی تخصصی در اختیار تکنسین قرار دهید.

آیا دستکاری پیچ های میکروسوئیچ بدون ابزار مناسب خطرناک است؟

بله. تنظیم اشتباه یا چرخاندن بیش از حد پیچ های لیمیت سوئیچ می تواند نقطه توقف بالا و پایین را از تنظیم خارج کند و باعث شود کرکره بیش از حد حرکت کند. در بعضی موتورهای توبولار نیز استفاده از ابزار نامناسب ممکن است به مکانیزم تنظیم آسیب بزند. اگر جهت و عملکرد پیچ های لیمیت مشخص نیست، بهتر است تنظیم توسط تکنسین انجام شود.

نیاز به بررسی تخصصی دارید؟

کرکره برقی پایین نمی آید یا در مسیر گیر می کند؟

اگر با تمیز کردن چشمی ها و بررسی مسیر ریل مشکل برطرف نشده است، از فرمان دادن مکرر یا دستکاری موتور و برد خودداری کنید. تکنسین های مکث در می توانند موتور، مدار فرمان، ریموت، فتوسل، ریل، تیغه و مجموعه انتقال نیرو را بررسی کنند و پس از عیب یابی، هزینه تعمیر را پیش از شروع کار اعلام کنند.
