باز نشدن درب اتوماتیک چه در ورودی های شیشه ای و فروشگاهی و چه در درب های کشویی و ریلی از معضلاتی است که به سرعت تردد را مختل کرده و اتلاف انرژی یا خطرات مالی ایجاد می کند. درب های اتوماتیک سیستم هایی یکپارچه از حسگرها، بردهای پردازنده، اتصالات الکتریکی و قطعات مکانیکی هستند که اختلال در هر یک از این اجزا عملکرد کلی مدار را متوقف می سازد. در این راهنمای جامع از دپارتمان تخصصی مکث در، بر اساس تحلیل میدانی عیوب رایج، دلایل اصلی باز نشدن درب برقی، نحوه عیب یابی درب اتوماتیک شیشه ای، دلایل باز و بسته شدن خودکار، کدهای خطا و روش‌های اصولی ریست کردن سیستم را بررسی می کنیم.
پاسخ سریع: ۵ علت اصلی باز نشدن درب اتوماتیک
قطعی برق ورودی یا سوختن فیوز برد:
قطع جریان برق ساختمان، قطعی سیم ها یا سوختن فیوزهای شیشه ای محافظ روی برد کنترل.
کثیفی، انسداد یا تداخل در سنسورها (چشمی و فتوسل):
نشستن لایه گردوغبار روی لنز، مسدود شدن خط دید چشمی پایینی یا تداخل نوری شدید.
قرار داشتن سلکتور روی حالت قفل یا دستی:
تنظیم بودن کلید تعیین وضعیت روی گزینه های خاموش (Off)، قفل شبانه (Lock) یا حالت دستی.
موانع فیزیکی و اصطکاک لنگه ها:
گیر کردن سنگ ریزه در ریل، درگیری و سایش لبه تحتانی پنل با کف زمین یا خارج شدن چرخ ها از ریل.
خرابی ریموت، رسیور یا تمام شدن باتری:
افت ولتاژ باتری ریموت کنترل، نفوذ رطوبت، ضربه دیدگی یا قطع سیگنال گیرنده رادیویی.
جدول ماتریس عیب یابی سریع درب اتوماتیک شیشه ای و کشویی
وضعیت و نشانه ظاهری درب
علت احتمالی خرابی
اقدام فوری جهت رفع مشکل
درب کاملا بی حرکت است و واکنشی ندارد
قطعی برق اصلی، سوختن فیوز برد یا قرار داشتن سلکتور روی حالت قفل
بررسی اتصال برق، تعویض فیوز سوخته و تغییر کلید سلکتور به حالت اتوماتیک
چراغ ریموت روشن است اما درب فرمان نمی گیرد
خرابی یا سوختن رسیور، قطع سیم آنتن یا پاک شدن کد ریموت
بررسی وضعیت چراغ رسیور، تست دکمه دستی برد و کددهی مجدد ریموت
دکمه ریموت فشرده می شود ولی چراغ آن خاموش است
تمام شدن یا ضعیف بودن باتری ریموت
تعویض باتری ریموت یا استفاده از ریموت کنترل جایگزین
درب خود به خود مدام باز و بسته می شود
زاویه نامناسب رادار، انعکاس آفتاب از کف صیقلی یا لرزش پرده ها
پاک سازی چشمی، اصلاح زاویه دید به بالا و کاهش حساسیت سنسور
درب با نزدیک شدن افراد باز نمی شود
کثیفی یا خرابی سنسور مایکروویو حرکتی
پاک کردن لنز با دستمال خشک و بررسی پتانسیومتر چشمی
درب نیمه باز مانده یا به سختی و با صدا حرکت می کند
شل شدن تسمه، خارج شدن غلطک از ریل یا سایش لت با زمین
رگلاژ لت ها، سفت کردن پیچ رگلاژ تسمه و تمیز کردن ریل
بررسی جامع دلایل باز نشدن درب اتوماتیک

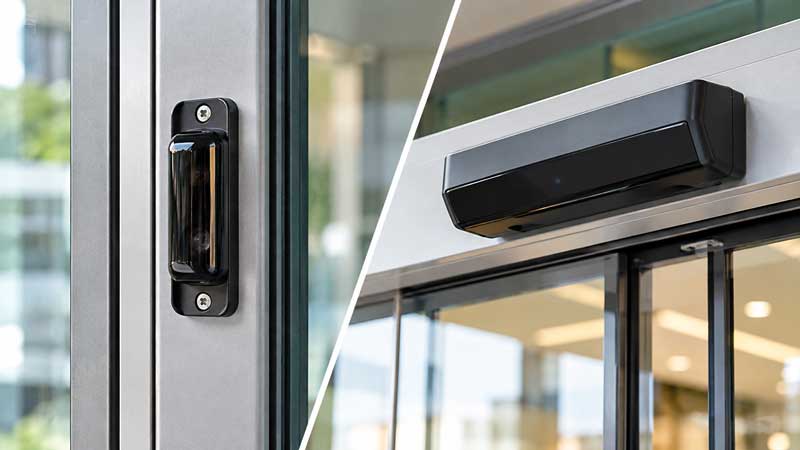

موقعیت سنسور چشمی و فتوسل در درب اتوماتیک شیشه ای
اگرچه مکانیزم حرکتی و سنسورها در انواع درب اتوماتیک (از مدل های کشویی اسلایدینگ و تلسکوپی گرفته تا قوسی و گردان) ساختار متفاوتی دارند، اما ریشه باز نشدن آنها در ۹۰٪ موارد مشترک است و به خطاهای تغذیه، تراز مکانیکی یا نقص حسگرها برمی گردد.
۱. اختلالات الکتریکی، برد کنترل و فیوزها
بررسی برق ورودی همواره نخستین گام عیب یابی است. نوسانات برق شهری، اتصالات شل سیم کشی یا سوختن فیوزهای محافظ روی مدار فرمان می تواند انتقال توان به واحد درایو را به صفر برساند. همچنین در صورت تجهیز دستگاه به باتری پشتیبان (UPS)، افت ظرفیت یا فرسودگی باتری ها مانع از راه اندازی اپراتور در زمان قطعی برق می شود.
۲. عیب یابی سنسورها (رادار حرکتی و فتوسل خطی)
سنسورهای ایمنی خطی (فتوسل): این حسگرها در فریم عمودی درب کشویی نصب شده و پرتو مادون قرمز را در امتداد ورودی پخش می کنند. تجمع گرد وغبار، چسبیدن برچسب، تارهای عنکبوت یا حشرات مانع عبور پرتو شده و سیستم برای جلوگیری از تصادف، درب را در حالت متوقف نگه می دارد.
سنسورهای رادار بالای لت ها: حسگرهای مایکروویو حرکتی وظیفه تشخیص اشخاص را دارند. در صورت نشستن دوده و خاک یا آسیب نرم افزاری به پردازنده سنسور، درب باز نخواهد شد. اگر پس از بررسی فیوزها و تمیزکاری چشمی متوجه شدید که مشکل از نیم سوز شدن استاتور یا آسیب انکودر است، رفع عیب نیازمند ابزار تخصصی خواهد بود؛ در چنین شرایطی بهتر است عیب یابی را به تیم متخصص تعمیر درب اتوماتیک شیشه ای بسپارید تا از آسیب به سایر قطعات برد جلوگیری شود.
۳. موانع فیزیکی، تراز لت‌ها و سفتی تسمه

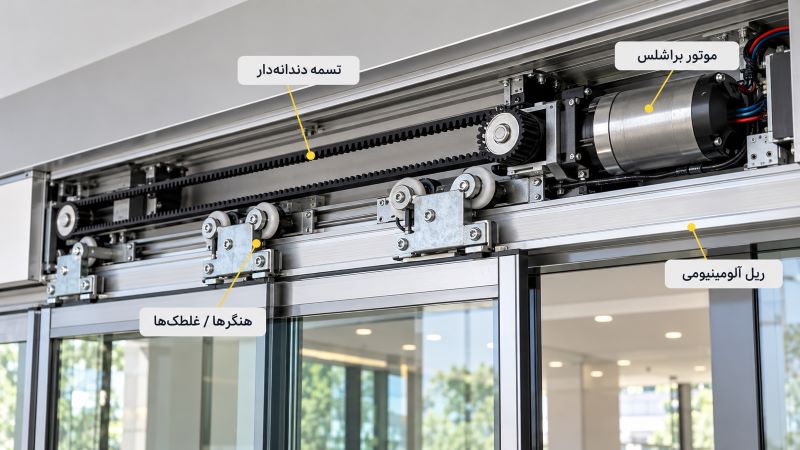

بررسی تسمه، غلطک و ریل اپراتور درب اتوماتیک جهت رفع گیر مکانیکی
تراز نبودن و سایش پنل با زمین: اگر لبه تحتانی لت های شیشه ای بر اثر شل شدن پیچ هنگرها یا استهلاک چرخ ها با زمین تماس پیدا کند، ایجاد مقاومت فیزیکی اضافی باعث می شود کنترلر برای حفاظت از موتور، فرمان توقف خودکار صادر کند.
خروج غلطک ها از ریل یا گیر کردن سنگ ریزه: ورود هر نوع شی خارجی به شیار ریل آلومینیومی، اصطکاک شدید ایجاد کرده و حرکت لت را قفل می کند.
شل شدگی تسمه اپراتور: وظیفه انتقال گشتاور موتور توسط تسمه های دندانه دار انجام می شود. شل شدن این تسمه موجب لغزش فولی، ضربه زدن حین حرکت یا باز نشدن روان درب می گردد.
۴. خرابی ریموت کنترل و سلکتور سوئیچ
ریموت کنترل ها قطعاتی ظریف هستند که بر اثر نفوذ آب، ضربه فیزیکی، دشارژ باتری یا موانع غلیظ بین فرستنده و گیرنده از کار می افتند. علاوه بر این، چنانچه کلید انتخاب وضعیت (سلکتور دیجیتال یا گردان) توسط کاربر روی حالت قفل (Lock) یا خاموش گذاشته شده باشد، مدار هیچ فرمانی از سنسورها نمی پذیرد.
علت باز و بسته شدن درب شیشه ای بدون حضور افراد
پدیده باز و بسته شدن مکرر و خودکار لت ها که کاربران را کلافه می کند، عمدتا ریشه در عوامل زیر دارد:
تنظیم نامناسب زاویه سنسور مایکروویو: اگر زاویه رادار بیش از اندازه رو به پایین باشد، سنسور حرکت لت شیشه ای خود درب را در مرحله بسته شدن به عنوان مانع جدید تلقی کرده و مجددا باز می شود.
تابش مستقیم آفتاب و انعکاس سطوح صیقلی: تابش آفتاب به زاویه لنز یا بازتاب پرتوها از سرامیک و سنگ های گرانیتی براق، پالس های خطای نوری در مدار فتوسل پدید می آورد.
نوسان اجسام متحرک و باد: تکان خوردن پرده ها، گیاهان تزیینی ورودی یا جریان پرفشار باد و کولرهای گازی در حوزه پوشش چشمی.
قانون ۶۰ ثانیه سنسورهای ایمنی: اکثر سنسورها اگر جسمی بیش از ۶۰ ثانیه مقابلشان بی حرکت بماند، آن را به عنوان تصویر زمینه شناسایی می‌کنند. با برداشتن ناگهانی جسم، سنسور بیش از ۶۰ ثانیه زمان برای بازیابی محیط نیاز دارد و طی این مدت ممکن است درب رفتارهای نا منظم و متناوب نشان دهد
تنظیمات مهم سیستم
تنظیمات درب اتوماتیک شیشه ای
تنظیم صحیح پارامترهای کنترلر به افزایش دوام قطعات و پیشگیری از خرابی کمک می کند.
01تنظیم سرعت باز و بسته شدن
کاهش یا افزایش شتاب حرکت لت ها جهت جلوگیری از ضربه به استپ های انتهای مسیر.
02زمان تاخیر (Pause / Hold-Open Time)
تعیین مدت زمان باز ماندن لت ها تا آغاز فاز بسته شدن.
03حساسیت و برد سنسور
کالیبراسیون میزان پوشش رادار از طریق دیپ سوئیچ ها یا پتانسیومترهای روی چشمی برای تفکیک دقیق عابرین از بازتاب ها.
04استاپ های مکانیکی
بازتنظیم موقعیت فیزیکی متوقف کننده ها روی ریل آلومینیومی تا انکودر موتور حدود بازه صفر و صد را گم نکند.
بررسی ارورهای درب اتوماتیک
در سیستم های دیجیتال، خطاهای عملکردی با چشمک زدن چراغ های تشخیصی برد یا نمایش کدهای خطا نمایان می شوند:
ارور فتوسل (Safety Sensor Error): بروز قطعی در مسیر سیم کشی چشمی ها یا تراز نبودن فرستنده و گیرنده مادون قرمز.
ارور انکودر (Encoder Fault): خطای ثبت موقعیت لت ها ناشی از شل شدن تسمه یا جا به جایی استپ های مکانیکی انتهای ریل.
ارور اضافه بار یا محافظ حرارتی (Overload / Thermal Error): کارکرد پیاپی موتور در ساعات اوج شلوغی، مسدود شدن مکانیکی ریل و مقاومت شدید لت ها در برابر لغزش.
چگونه درب اتوماتیک شیشه ای را با ریموت ریست کنیم؟

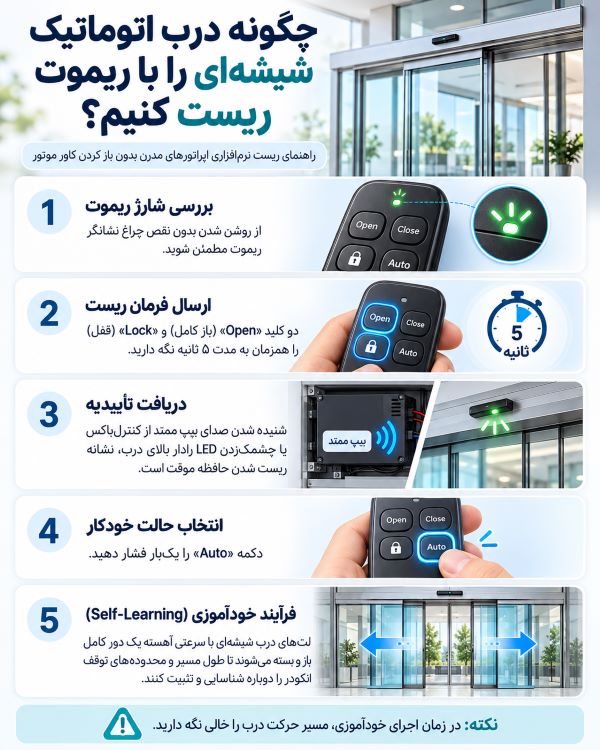

مراحل ریست کردن درب اتوماتیک شیشه ای با ریموت کنترل
در بسیاری از اپراتورهای مدرن، بدون نیاز به باز کردن کاور موتور می توان با ریموت چند کاره سیستم را ریست نرم افزاری کرد:
بررسی شارژ ریموت: از روشن شدن بدون نقص چراغ نشانگر ریموت مطمئن شوید.
ارسال فرمان ریست: دو کلید Open (باز کامل) و Lock (قفل) را به طور همزمان به مدت ۵ ثانیه فشرده نگه دارید.
دریافت تاییدیه: شنیده شدن صدای بیپ ممتد از داخل کنترل باکس یا چشمک زدن ال ای دی رادار بالای درب، بیانگر ریست شدن حافظه موقت است.
انتخاب حالت خودکار: دکمه حالت Auto را یک بار فشار دهید.
فرآیند خودآموزی (Self-Learning): لت های درب شیشه ای با سرعتی آهسته یک دور کامل باز و بسته می شوند تا طول مسیر و محدوده های توقف انکودر را مجددا شناسایی و تثبیت کنند.
(نکته: در صورت عدم وجود این قابلیت در ریموت، قطع فیوز برق ورودی به مدت ۳ تا ۵ دقیقه و وصل مجدد آن، موجب تخلیه بارهای ساکن خازنی و ریست سخت افزاری سیستم می گردد).
نحوه خلاص کردن درب شیشه ای هنگام قطعی برق
برای باز کردن دستی لت ها در زمان نبود برق یا قفل شدن سیستم، از دو راهکار زیر استفاده می شود:
تغییر حالت سلکتور: کلید گردان یا پنل سوئیچ را روی وضعیت دستی (Manual) قرار دهید تا مگنت ترمز موتور آزاد شود.
قطع برق تغذیه: با خاموش کردن فیوز اختصاصی اپراتور، درایو خلاص شده و لت ها به نرمی با کشیدن دست باز می شوند.
اگر هنگام قطع برق یا بروز نقص فنی، ضامن خلاص کن را آزاد کردید اما لت ها به دلیل اصطکاک شدید ریل، دفرمگی فریم یا آسیب غلطک ها با نیروی دست باز نشدند، سیستم دچار گیرپاژ مکانیکی شده است. در این شرایط برای رگلاژ شاسی و تعویض قطعات آسیب دیده، بهتر است با متخصصان تعمیر جک درب پارکینگ و سیستم های تردد تماس بگیرید تا فشار مضاعف به لت ها وارد نشود
پرسش های متداول
سوالات متداول درباره مشکلات درب اتوماتیک
پاسخ کوتاه به سوالاتی که هنگام اختلال در عملکرد درب اتوماتیک شیشه ای بیشتر مطرح می شوند.
چرا چراغ ریموت روشن می شود اما درب اتوماتیک باز نمی شود؟
روشن شدن چراغ ریموت فقط نشان دهنده سلامت باتری آن است؛ دریافت نشدن فرمان می تواند ناشی از سوختن فیوز مدار، خرابی کارت رادیویی رسیور یا پاک شدن فرکانس ریموت از روی برد باشد.
آیا نصب برچسب تبلیغاتی روی شیشه می تواند مانع از باز و بسته شدن صحیح درب شود؟
بله؛ چسباندن پوسترهای ضخیم یا بنرها در نزدیکی محدوده دید سنسورهای پرده ای مادون قرمز، به دلیل حرکت جزئی برچسب ها با باد، ممکن است توسط چشمی به عنوان عابر تشخیص داده شود و سیستم دچار خطای باز و بسته شدن متوالی شود.
ترافیک شدید ورودی چه نقشی در کارکرد نادرست درب دارد؟
تردد پیوسته و بدون وقفه باعث فعال ماندن دائم سنسورها، افزایش حرارت سیم پیچ و ایجاد اختلال در عملکرد سیستم می شود. در چنین شرایطی، خنک شدن موتور و ریست چند دقیقه ای سیستم می تواند به بازگشت عملکرد طبیعی کمک کند.
